Rodzina refraktorów ED
[TESTY AN] 2006-06-24 | redakcja | źródło www.astronoce.pl


3. Porównanie refraktorów 100ED i 120ED - budowa

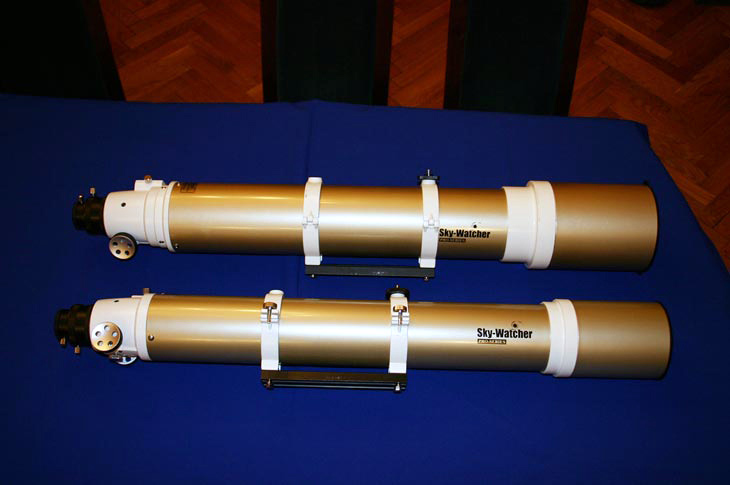

Wbrew przypuszczeniom 120ED wielkością niewiele różni się od 100ED. Ze względu na tę samą ogniskową długość tub jest zbliżona.

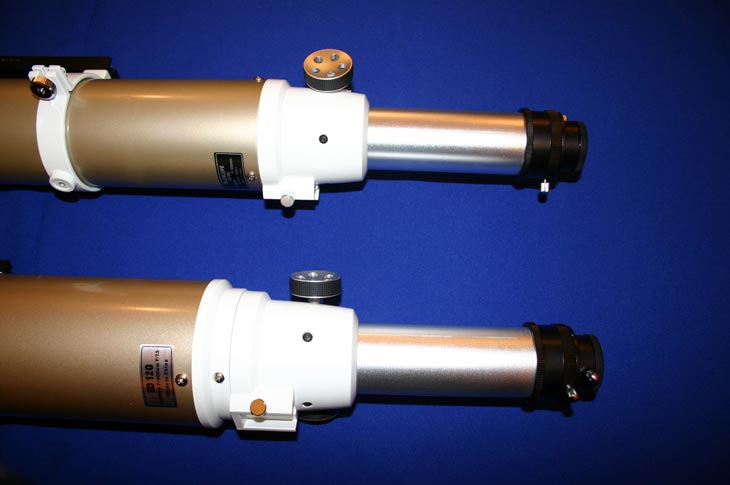

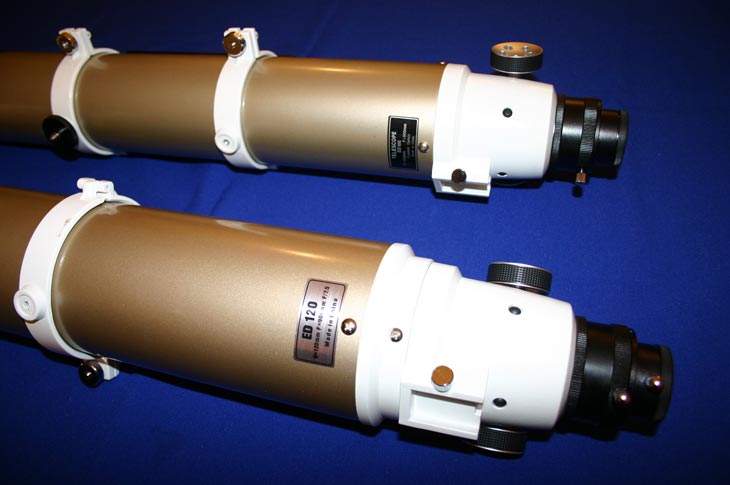

Wyciągi to identyczne modele z tym, że w 120ED ze względu na szerszą tubę zastosowano dodatkowy pierścień mocujący, reszta włącznie z długością wysuwu identyczna. Wadą wyciągu jest niestety brak clamping ringów, a dokręcanie śrubkami nie jest rozwiązaniem estetycznym i potrafi kaleczyć obudowy okularów.



Niestety pewnym łutem szczęścia jest jakiej jakości wyciąg będzie miał kupiony przez nas egzemplarz. Podobna historia była zresztą w przypadku refraktorów 80ED. Wyciąg 100ED akurat nie należy do najlepszych i wysuwa się przy pełnym obciążeniu, a z kolei wyciąg 120ED działa bez zarzutu. Dodać należy jednak że żaden z nich nie wykazywał shiftów na tulei.

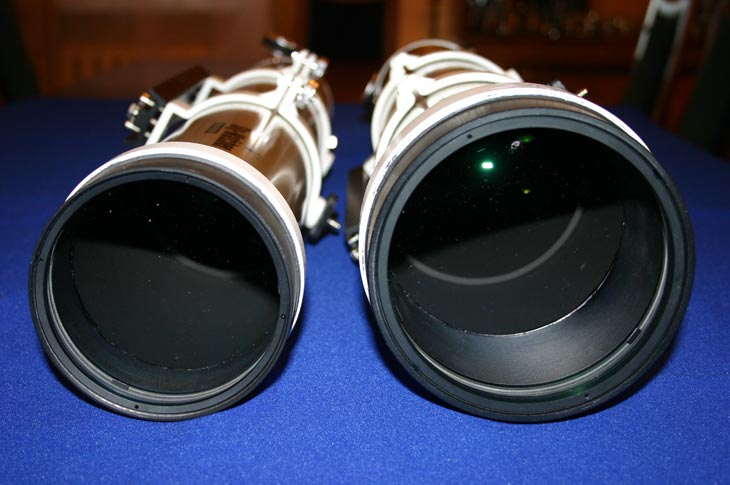

Same cele różnią się wielkością wynikającą ze średnicy soczewki. Na zdjęciu poniżej widać sporą różnicę w wielkości soczewki, a to zaledwie 2cm średnicy, lecz aż 44% powierzchni zbiorczej więcej w przypadku 120ED!

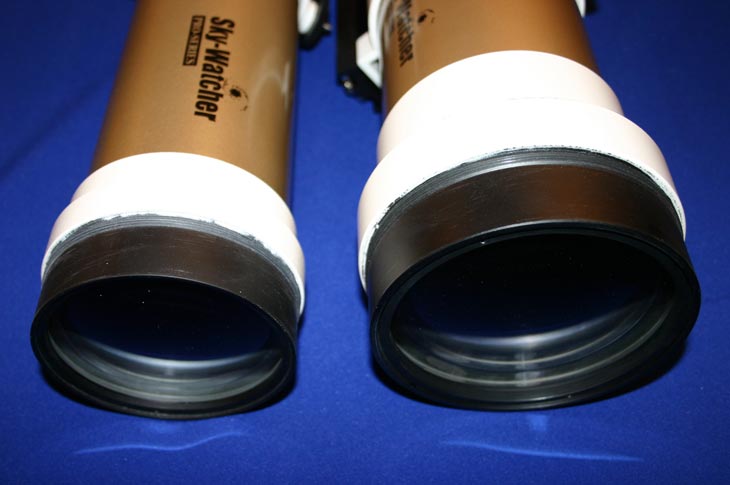

Niestety sporą wadą jest brak możliwości kolimacji soczewki, lecz cela jest wykonana solidnie i zakładając poprawność skolimowania fabrycznego na długo możemy zapomnieć o problemie osiowego ustawienia optyki.

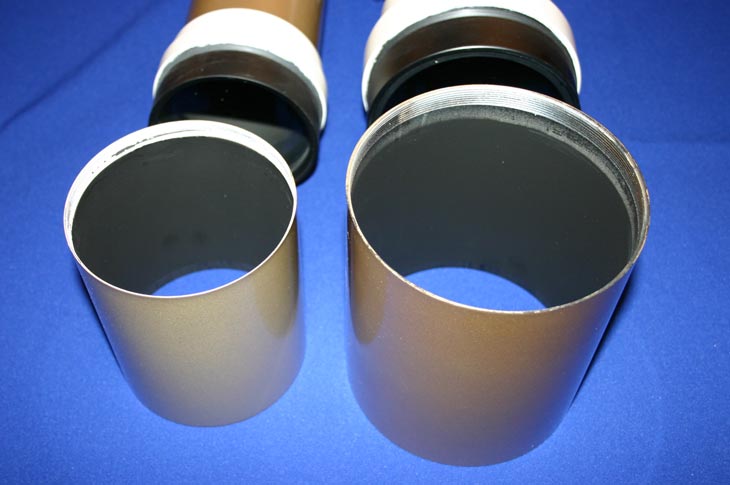

Odrośniki dobrze spasowane i dość dobrze wyczernione, na szczęście dokręcane a nie wsuwane, dość lekkie, wykonane z aluminium.



Ogólnie oceniamy wykonanie i mechanikę - zakładając pewien poziom cenowy i to że to "masowa" chińska produkcja - na dobrym poziomie. Oczywiście porównując bezpośrednio z Takahashi FS128 lub TEC, trudno nie zauważyć, że to produkt żółtej fali zalewającej świat, ale ma to również przełożenie na cenę, a obrazy... No właśnie, przejdźmy do tego... jak widać?



poprzedni rozdział | następny rozdział


Spis treści

1. Parametry techniczne
2. Po co to wszystko?
3. Porównanie refraktorów 100ED i 120ED - budowa
4. Jak widać Księżyc?
5. Jak widać Saturna?
6. Jak widać Jowisza?
7. Jak widać obiekty głębokiego nieba (Deep Space)?
8. Co z aberracją chromatyczną?
9. Mały konkurs astrofoto
10. Czy warto?


Komentarze

jureq

2006-06-24
23:13:25
1. Jeżeli średnica obiektywu wynosi 120mm to średnica zewnętrzna rury raczej jest większa ;) (a nie 112mm...). 2. Celestron 80ED ma wyciag r&p, a nie crayforda, a że ma taki po wymianie to raczej nie obchodzi kogoś czytającego test (bo wymienić mozna wszystko), a testem są objete rury fabryczne, a nie tuningowane...)
jureq

2006-06-24
23:19:57
Obiektyw 120mm "zbiera" 44% wiecej światła niż 100mm. Porównujemy powierzchnie, a nie średnice, a zatem kiedy chcemy porównać zdolności zbierajace światła dwóch obiektywów porównujemy KWADRATY ich apertur...
emde

[REDAKTOR AN]

2006-06-24
23:22:05
Ad1.Średnica celi obiektywu jest szersza od średnicy tuby, wartości podaną są zgodne z rzeczywistością. Ad2.Zmiana wyciągu oryginalnego na Crayforda jest przecież opisana-testem są objęte nie rury fabryczne, ale te trzy rury które widać na zdjęciu... :-) Rury fabryczne opisane są w teście REFRAKTORY 80ED. Dzięki za pierwszy komentarz :-)
jureq

2006-06-24
23:36:47
Przeczytałem wszystkie teksty i jestem rozczarowany - właściwie to jest reklama, a nie test. Widać, a właściwie da się odczuć, że testowany sprzęt testujący chciałby bardzo mieć i widzi same zalety. Przeczytajcie jak wykonywane są testy lornetek na optyczne.pl i spróbujcie zrobić cos podobnego... Czego brakuje? Na przykład testu i informacji o krzywiźnie pola (bardzo istotne dla fotografujacych), o maksymalnym polu widzenia (przy tanich wyciagach pewnie wynosi ze 3stopnie), o innych wadach poza aberracja chromatyczną,wiecej o mechanice (wykonanie) itd, itp... Testujecie sprzęty za prawie 3 tysiące dolarów, to chyba warto się przyłożyć i zachować zimny obiektywizm, a nie "Jezu jaki fajny apo (ED)".
emde

[REDAKTOR AN]

2006-06-24
23:47:23
Szybko czytasz i szybko komentujesz... Ok "jurqu" następnym razem przyłożymy się bardziej... :-)))
Janusz Płeszka


2006-10-03
19:15:27
Przeczytałem ten test uważnie i też mam merytoryczną uwagę: Cytat"[i]w obserwacjach Księżyca, na krawędziach rozogniskowanych obiektów występuje kolor, co wskazuje jednak no to, że soczewki ED nie są do końca skorygowane pod tym względem" Mam wrażenie że nie rozumiecie zasady projektowania soczewek achromatycznych i apochromatycznych skoro oceniacie zabarwienie krawędzi na rozogniskowanej tarczy Księżyca zamiast na zogniskowanej jak potem obserwuje w praktyce każdy użytkownik. Zasada jest taka że na pierwszej soczewce zachodzi dyspersja światła na całe jego widmo, taka razmyta widmowo wiązka barwnego światła pada na drugą soczewkę w dublecie i dopiero w ognisku lunety achromatycznej barwy czerwona i niebieska w pełni się pokrywają a w apochromacie pokrywa sie z nimi dodatkowo barwa fioletowa i zółtozielona tak więc ocenianie szczątkowej aberracji chromatycznej poza ogniskiem nie ma fizycznego sensu bo będzie ona widaoczna w każdym, nawet fluorytowym APO i bedzie tym większa im jaśniejszy jest dany obiektyw i im dalej od ogniska będziemy ją mierzyć ! Innymi słowy to kryterium nie ma fizycznego sensu i powinno być z testu usuniete jako nie wnoszące do niej nic konstruktywnego a nawet może wprowadzać w błąd nieobeznanego z tematem czytelnika :-(
Waldemar Małecki

[REDAKTOR AN]

2006-10-09
09:00:59
W praktyce wprawne oko przy pewnym doświadczeniu bez problemu może ocenić skorygowanie soczewki pod kątem aberracji chromatycznych na rozogniskowanych obrazach np.gwiazd lub Księżyca czy innych obiektów. Na przykład podaję link do strony z testami jak można interpretować rozogniskowane obrazy w tym przypadku sztucznej gwiazdy. http://aberrator.astronomy.net/scopetest/. Oczywiście należy zwrócić uwagę na refraktory i komentarze do poszczególnych soczewek. Oczywiście optymalna dla danej konstrukcji korekcja barw występuje w ognisku. Tak jak piszemy w artykule przy odpowiednim powiększeniu zogniskowany obraz gwiazdy wykazuje aberracje chromatyczną na poziomie dobrego dubletu ED. Niestety nie jest to poziom skorygowania soczewek z wyższej półki cenowej, niemniej jest to bardzo dobry wynik zważywszy ile ten sprzęt kosztuje.
Janusz Płeszka


2006-10-11
21:25:55
Masz Waldku Taka 128, co za problem zrobić i nim testową fotkę M13 bez obróbki z tym samym czasem i dołączyć do testu jako porówanie z Fluorytem wtedy wszyscy zobaczymy tą domniemaną lub nie różnicę w dawanych obrazach ;-)
Waldemar Małecki

[REDAKTOR AN]

2006-10-12
08:36:53
Jedyny problem to czas którego nie mam , a swoją drogą zrobiłem swego czasu testy foto obydwu refraktorów na tych samych gwiazdach zogniskowanych i rozogniskowanych. Obiecuję sobie że w chwili wolnej ten materiał przedstawię. Co do M13 to nie ma co porównywać. Rozdzielczość jaką uzyskuję FS-128, przez małe ED jest nie do porównania. Natomiast z tego co widziałem w ED120 to już kompletnie nie ma co porównywać. Tu masz nieobrobiony krop z pełnej rozdzielczości Canona 350D, wycinek M13 przy charakterystycznej niebieskiej gwiazdce, to na dowód tego o czym powyżej pisałem. http://astro-forum.org/Forum/index.php?act=Attach&type=post&id=13657
Waldemar Małecki

[REDAKTOR AN]

2006-10-12
08:52:20
Zapomniałem dodać że crop to Tak. FS-128 z extenderem 1,6 czyli wypadkowa światłosiła w okolicach f12.
Janusz Płeszka


2006-11-11
12:52:55
Cytat z recenzji: _________________________________________________ "5. Jak widać Saturna? 80ED To piękna planeta, bardzo ładnie prezentująca się w aperturze 80mm ze szkłem ED. Szkło to powoduje, że obraz planety praktycznie pozbawiony jest aberracji chromatycznej objawiającej się w refraktorach achromatach w najlepszym przypadku tym, że z jednej strony planety, zabarwia się ona na kolor żółto-pomarańczowy, a z drugiej na fioletowy" Za taki rozszczepiony barwnie brzeg planety jeden niebieskawy a drugi czerwonawy odpowiedzialna jest nasza ziemska atmosfera koledzy Testerzy a nie optyka teleskopu bo efekt ten występuje również w Newtonie z definicji wolnym od aberracji chromatycznej tak więc proszę poprawić i ten kolejny błąd merytoryczny w powyższej recenzji bo zaciemnia on tylko obraz sytuacji i wprowadza w błąd czytelnika.
Waldemar Małecki

[REDAKTOR AN]

2006-12-01
09:12:29
Janusz, bez problemu rozróżniam aberrację wywoływaną przez atmosferę ziemską od pozostałych i gdyby to chodziło o przebarwienia właśnie od niej, napewno było by to w tekście ujęte. Poza tym piszemy o kolorze żółto-pomarańczowym i fioletowym , jak zresztą przytaczasz w tekście powyżej a nie czerwonawym i niebieskawym.
